水冷板相控阵水浸探伤检测？

前言：
    水冷板作为一种冷却方式，在许多行业都有广泛的应用。目前水冷板大多是在切削加工后、采用钎焊、堆焊及搅拌磨檫焊的方式进行焊接。板与板之间的焊接情况将直接影响水冷板的质量问题，因而对其的无损检测也尤为重要、能避免许多质量问题。
    我们随机挑选了一块水冷板，用水浸相控阵检测的方式对其进行扫查、确认其扫查效果。

工件：

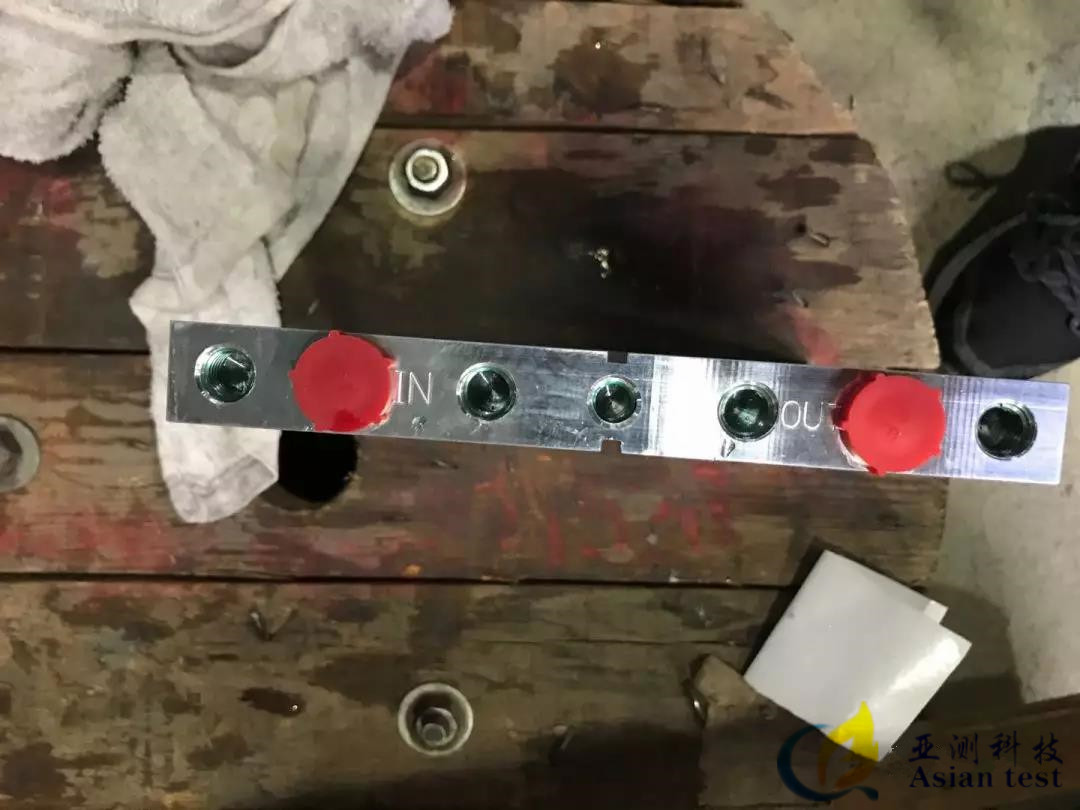

水冷板

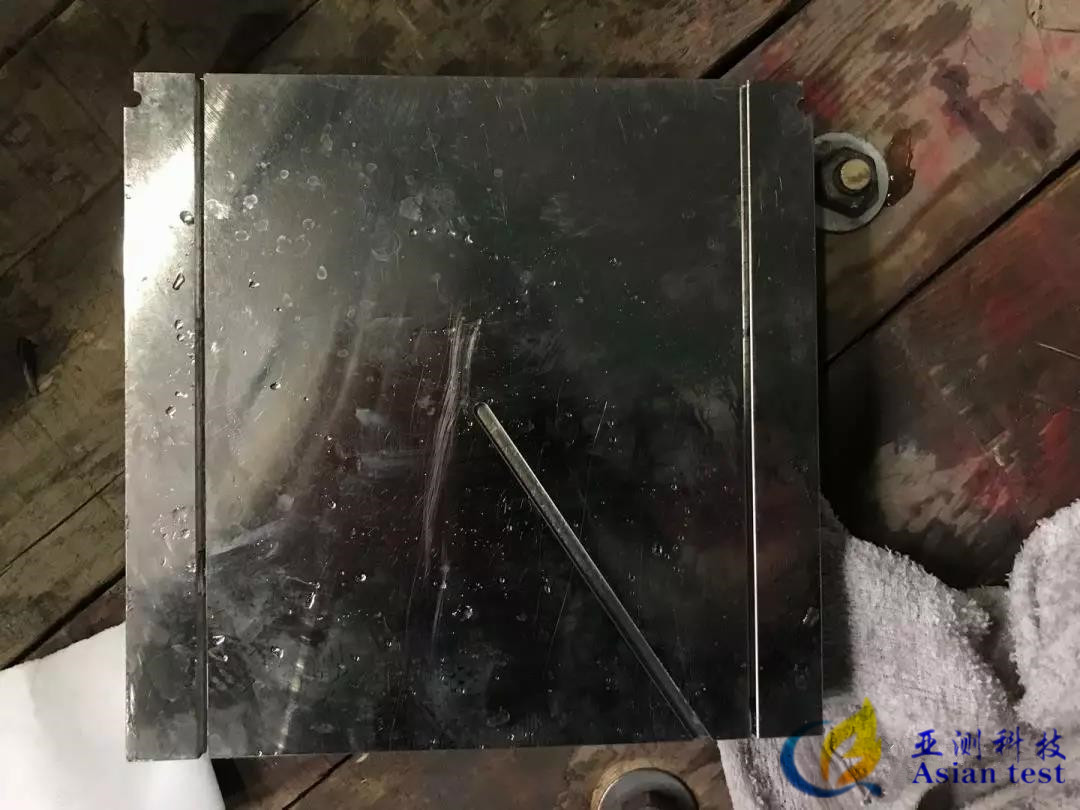

水冷板为随机挑选的一块水冷板、其中有无缺陷未知，仅验证其扫查效果。水冷板为中空结构、板中有许多的水冷通道，一圈采用钎焊的方式进行焊接。

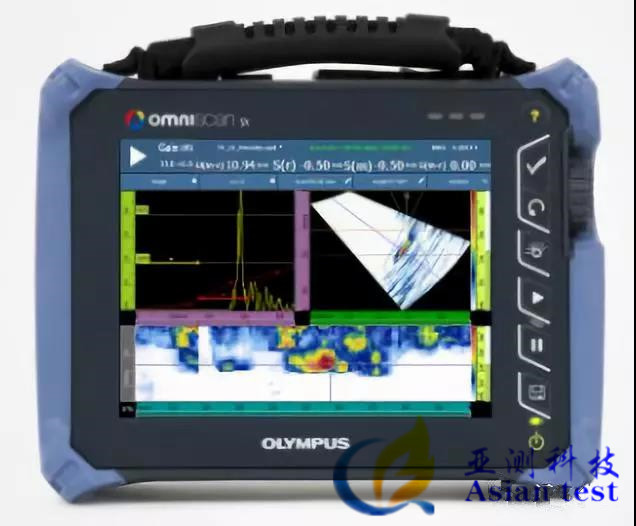

主机：奥林巴斯OMNISCAN SX1664

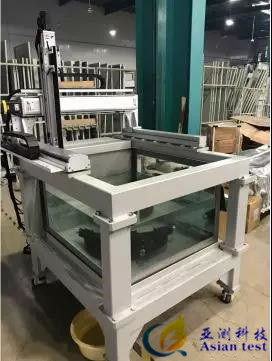

水槽：自主开发水槽扫查器

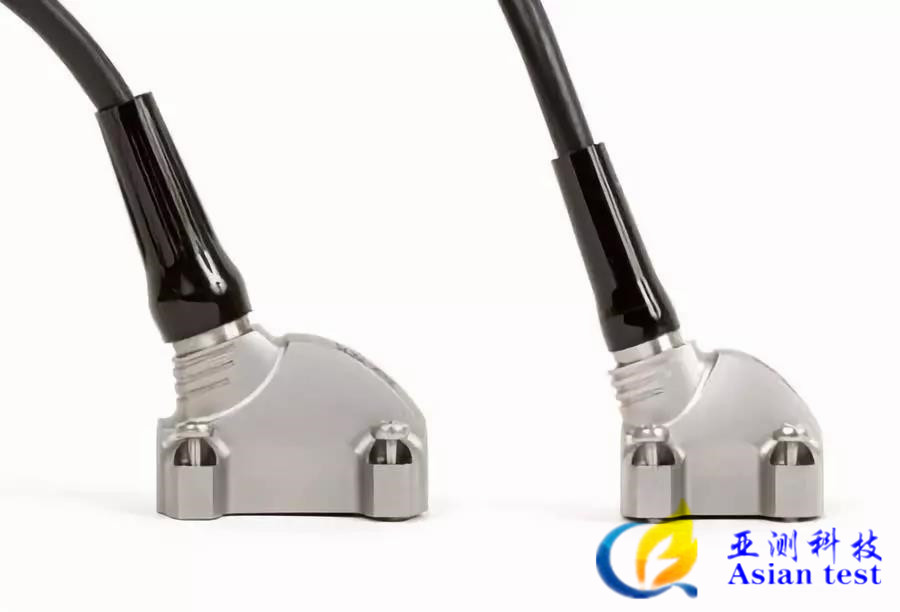

探头：探头采用的是常规的相控阵探头。

扫查工艺:

采用零度线性扫查的方式、对水冷板的整个面进行扫查。

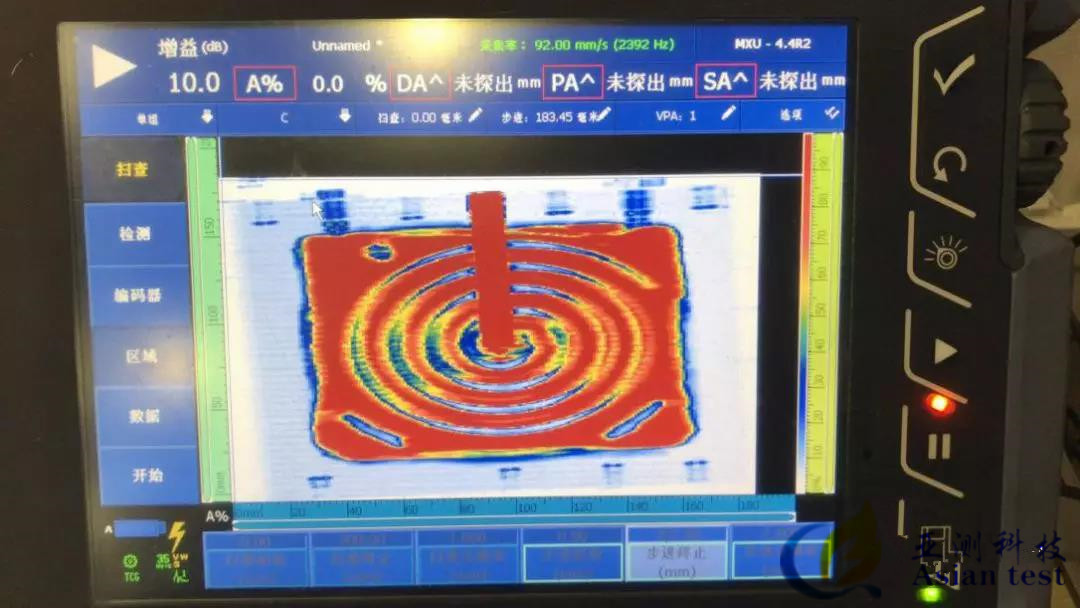

扫查结果：

可以看到、整体结构还是比较清晰、能够比较清楚的检测到水冷板内部的结构。信噪比无法达到常规水浸检测的效果、但整体结果还是不错。

结论：
采用相控阵水浸检测的方式对水冷板进行检测时、能够得到一个比较好的检测效果、无法达到常规水浸超声的信噪比、但检测效率非常高、是常规水浸检测的几十倍以上、可用于大批量工件的快速检测。
