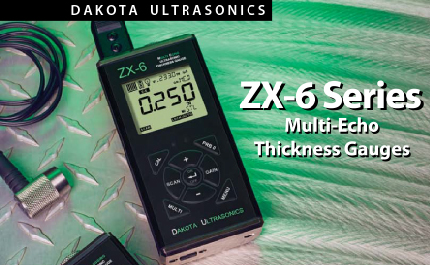

ZX-6/6DL超声波测厚仪

☆测量范围：0.63～914.4mm

☆工作频率：2.54-152mm

☆检测精度：1MHz～10MHz

☆示值误差：0.01mm



产品简介

----------------------------------------------------------------------

ZX-6/DL测厚仪是ZX系列中的最高档，除了具有ZX-3/5系列基本的测厚功能之外，还有穿透涂/镀层测量基体金属的功能。


特点：

• ▶测量钢、铸铁、塑料、玻璃、铝、铜等材料的厚度
  ▶穿透涂层测量基体厚度（E-E测量模式）
  ▶TDG时间增益校正功能
  ▶120MHz FPGA采样率，150V方波脉冲发生器
  ▶IP65防护等级
  ▶扫查测量：自动找出被测材料扫查区域内的最薄值
  ▶手动或自动调零
  ▶低温型（-30℃）LCD显示屏
  ▶USB-C型通讯接口：输出数据到计算机（仅ZX-5/5DL)
  ▶增益可调节（40-52dB），增益步进间距3dB（vlow, low, med, high, vhi 五档）
  ▶增益步进间距3dB（vlow, low, med, high, vhi 五档）

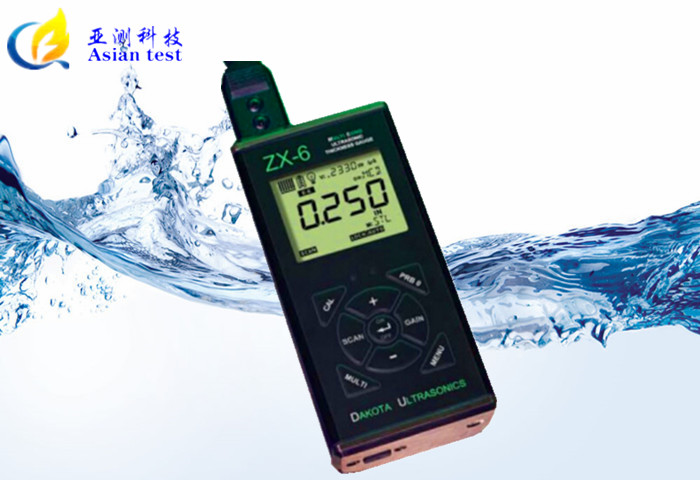

ZX-6/6DL测厚仪

脉冲-回波模式

0.63～914.4mm (钢，取决于探头)

回波-回波模式

2.54-152mm(钢，取决于探头和涂层厚度，涂层厚度0.0254 – 1.905mm)

显示单位

mm/IN

显示精度

0.01mm/0.001IN

声速范围

305～18542m/s

探头频率

1MHz～10MHz（LEMO接口）

调零

手动或自动调零

探头直径

可选探头直径来提高线性

增益

40-52dB（步进间距3dB）

屏幕

大屏幕多功能低温型LCD显示屏

背景灯

关闭/常开/自动三种工作模式，亮度有低/中/高三档可调

脉冲重复频率

200Hz

显示刷新率

10Hz

扫描方式

每秒测量100个点，可以捕捉到扫描过程中的最薄值

差值模式

显示测量值与预先设定值的差值。

报警功能

如果测量值小于用户输入最小允许值/高于用户输入的最大允许值，红灯亮并有BB的报警声提示，绿灯亮表示测量在允许范围内。

VX声速模式

可以测量材料的声速值

电源

2节5号电池，连续使用时间最高可达45小时（电池种类的不同使用时间会有变化）。当电池供电不足时，显示器会显示低电量标志。自动关机功能（5分钟无任何操作后会自动关机）。USB接口供电功能（仅ZX-5/5DL）

数据存储

内置32M的存储卡可存储10000个测量数据（分成40个存储文件，每个存储文件可存250个数据）（仅ZX-5DL）。存储文件格式为通用的.csv格式，不需要专用的数据通讯软件。

键盘

9键防水、防油键盘

操作温度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（挤压铝制外壳，底盖为铝板镀镍，坚固耐用）

重量

312g

包装

ABS工程塑料箱

适用标准

NIST & MIL-STD-4562A

常用探头：

型号	频率	晶片直径	测量范围（钢）	说明
PT-102-2700	5.0MHz	φ6.3mm	1.0～152mm	标准高阻抗探头
PT-102-2000	5.0MHz	φ6.3mm	1.0～152mm	常规探头
PT-101-2000	5.0MHz	φ4.7mm	1.5～50mm	小管径探头
PT-101-2700	5.0MHz	φ4.7mm	1.5～50mm	小管径高阻抗探头
PT-104-0000	1.0MHz	φ12.7mm	3.8～50.8mm(铸铁中)	铸铁探头
PT-102-1000	2.25MHz	φ6.3mm	1.5～127mm	低频探头
PT-102-3300	7.5MHz	φ6.3mm	0.63～152mm	超薄探头
PT-102-3700	7.5MHz	φ6.3mm	1.0～152mm	高阻抗探头
PT-104-2000	5.0MHz	φ12.7mm	1.27～500mm	超厚探头
PT-104-2700	5.0MHz	φ12.7mm	1.27～500mm	超厚高阻抗探头
PT-042-2000	5.0MHz	φ6.3mm	1.0～152mm	标准高温探头，最高340℃
PT-042-2700	5.0MHz	φ6.3mm	1.0～152mm	标准高温高阻抗探头，最高340℃
PT-044-2000	5.0MHz	φ12.7mm	1.27～500mm	厚高温探头，最高340℃
PT-044-2700	5.0MHz	φ12.7mm	1.27～500mm	超厚高温高阻抗探头，最高340℃
PT-212-2001	5.0MHz	φ6.3mm	1.0～152mm	超高温探头，最高480℃
