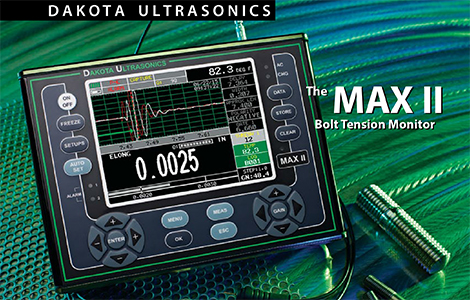

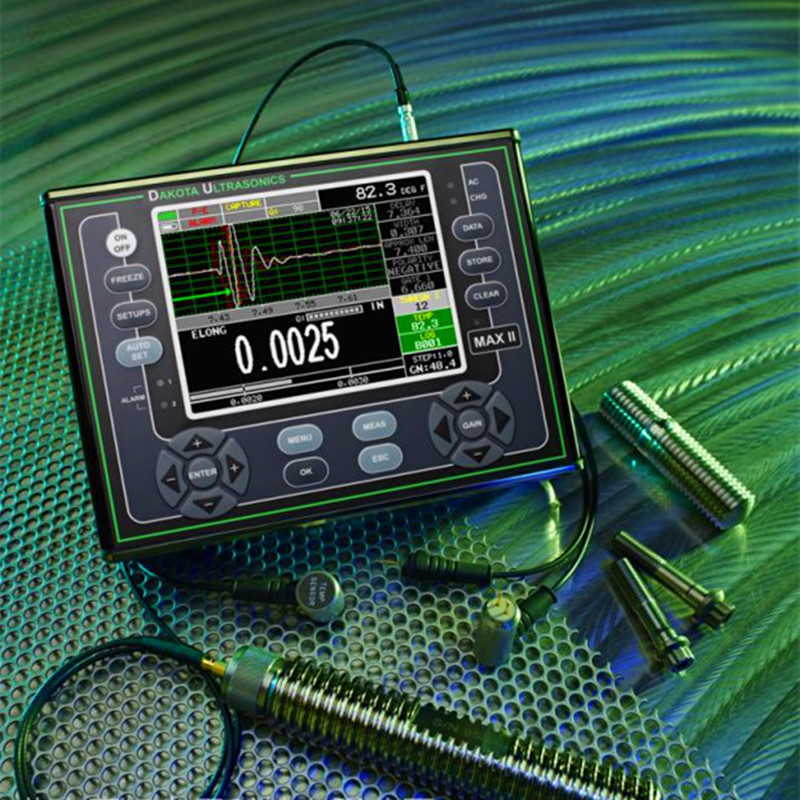

MAX II螺栓应力测试仪

☆测量范围：2.54cm～2540cm

☆工作频率：1.8MHz～19MHz

☆检测精度：0～25400mm

☆示值误差：0.0001mm



产品简介

----------------------------------------------------------------------

MAX II 比MINI-MAX螺栓应力测试仪有更大的显示屏幕，更大的测量范围。

性能特点：

• 可测量值：时间/伸长量/载荷/应力/应变

• 高可视性彩色显示屏QVGA(320 X 240)

• 测量模式：界面波-回波；回波-回波；三次回波

• 自动探头识别

• 大数据量存储能力内置4GB，最高可扩充64GB SD卡

• 模拟、串口和报警输出接口

• 可与MiniMax之间相互导入、导出文件

• 锂电池能提供最长18小时的工作时间

• Windows界面计算机通讯软件

MAX II技术参数：

外形尺寸

216x165x70mm

重量

2.04kg（包括电池） 全金属外壳

显示屏

亮度可调彩色QVGA TFT显示

分辨率

320X240像素

显示面积

115.2X86.4mm

显示模式

全波、正/负半波、数字式或分屏组合式显示（波形+大数字）

工作温度

-10～60℃

工作环境

符合IP65标准

数据通信接口

USB1.1可和PC电脑连接

电源接口

12V@2A

5芯Lemo接口

RS232串口输出,报警输出：由闸门触发的2个独立报警输出接口,模拟输出,探头接口：2个LEMO 00接口

存储格式

表格式（字母、数字编号）或者顺序式（自动编号）

存储能力

内置4GB存储卡（可插64GB的SD卡进行扩充）

屏幕抓取

可存为.tif格式的文件

自定义参数设置

可存储64个参数设置，内置的参数设置用户也可编辑

电池

锂电池能提供最长18小时的工作时间（用6节AA号电池备用可以提供最长12小时的工作时间）

脉冲发生器

100-400V可变方波脉冲发生器

增益

50/75/100/300/600/1500Ω，六档可选

频率范围

宽频带：1.8MHz～19MHz(-3dB)

水平线性

±0.4%全屏幕宽度(FSW)

垂直线性

±1%全屏幕高度(FSH)

放大器精度

±1dB

波幅测量

0-100%全屏幕高度(FSH)

延迟

0～25400mm（钢）

测量门

3个单独的测量门，测量门的起始位置和宽度全屏可调；测量门的高度5%—95%可调（步进值1%）；每个测量门都可以正负触发声、光报警

现场校准

可用向量法或者线性回归法进行校准来增加测量精度

测量单位

公制 (mm)、英制(in)、时间(μs )

声速

1250～13995m/s，连续可调

测量模式

界面波-回波（P-E）；回波-回波(E-E)；三次回波(E-EV)

检测范围

2.54cm～2540cm(钢，P-E模式，因材质不同会有所变化)

显示分辨率

0.0001mm

校准模式

自动/固定/一点/两点校准

测量单位

时间—ns,伸长量—in/mm,载荷—KIP/KN,应力—KSI/MPa,应变—%

探头类型

1MHz-10MHz单晶探头（直径1/8~1可选）,磁性/非磁性可选,小螺栓可用粘贴方式安装探头,用户可定制探头

探头电缆线插座

2个LEMO 00接口

认证标准

符合NIST & MIL-STD-45662A
