MINI-MAX螺栓应力测试仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

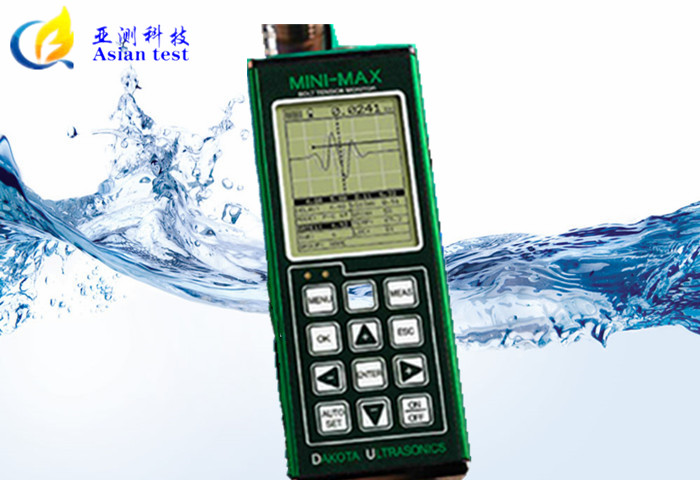

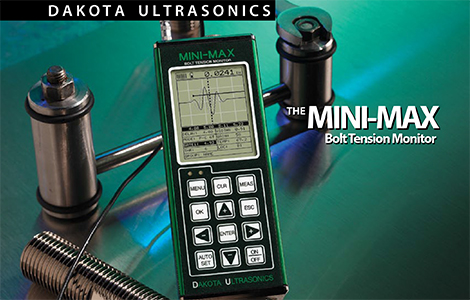

MINI-MAX螺栓应力测试仪


☆测量范围:2.54cm~244cm


☆工作频率:1250~9999m/s


☆检测精度:1


☆示值误差: 0.0001mm










产品简介

----------------------------------------------------------------------

MINI-MAX螺栓应力测试仪采用先进的超声波反射技术,能精确、快速地测量出螺栓紧固后的时长、伸长量并进一步转换为载荷、应力和应变。具有使用方便、显示直观、便于携带等特点。MINI-MAX螺栓应力测试仪以其独特的构思、强大的功能和精确的测量广泛的应用于航空航天、卫星制造、电力设备、建筑桥梁和石油化工等领域。




性能特点:
  • 可测量值:时间/伸长量/载荷/应力/应变

  • 显示屏VGA(240 X 160)

  • 测量模式:界面波-回波;带闸门的界面波-回波

  • 自动探头识别

  • 串口和报警输出接口

  • 可存储8000个读数和波形

  • Windows界面计算机通讯软件












MINI-MAX技术参数:
外形尺寸
63.5x165x31.5mm
重量
380g(包括电池) 全金属外壳
显示屏分辨率
240X160像素
显示模式
全波、正/负半波、数字式或分屏组合式显示(波形+数字)
工作温度
-10~60℃
检测范围
2.54cm~244cm(钢,P-E模式,因材质不同会有所变化)
数据通信接口
可和PC电脑连接
存储格式
表格式(字母、数字编号)或者顺序式(自动编号)
存储能力
可存储8000个读数和波形
自定义参数设置
可存储64个参数设置,内置的参数设置用户也可编辑
电池
3节5号干电池供电
增益
40dB(最小步进间距0.2dB),可以随时进行增益调节(手动或者自动增益控制)
现场校准
可用向量法或者线性回归法进行校准来增加测量精度
测量单位
公制 (mm)/英制(in)
声速
1250~9999m/s,连续可调
测量模式
界面波-回波(P-E);带闸门的界面波-回波(P-E w/Gate)
显示分辨率
0.0001mm
校准模式
固定/一点/两点校准
测量单位
时间-ns  伸长量-in/mm 载荷-KIP/KN 应力-KSI/MPa  应变-%
探头类型
1MHz-10MHz单晶探头(直径1/8’’~1’’可选),磁性/非磁性可选,小螺栓可用粘贴方式安装探头,用户可定制探头
探头电缆线插座
LEMO 00接口和温度传感器接口(可选项)
认证标准
符合NIST & MIL-STD-45662A

常用探头:

型号

频率

晶片直径

PT# T-700-2405

5MHz

1/8"英寸

PT# T-700-4405

10MHz

1/8"英寸

PT# T-702-2405

5MHz

1/4"英寸

PT# T-702-4405

10MHz

1/4"英寸

PT# T-703-2405

5Mhz

3/8"英寸

PT# T-703-1405

2.25Mhz

3/8"英寸

PT# T-704-2405

5MHz

1/2"英寸

PT# T-704-1405

2.25MHz

1/2"英寸

PT# T-706-2405

5MHz Magnetic

3/4"英寸

PT# T-706-1405

2.25Mhz

3/4"英寸

PT# T-706-0405

1MHz

3/4"英寸

非磁性探头



预定

定制探头



预定
