CUT-Z5高校专用超声波探伤仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们

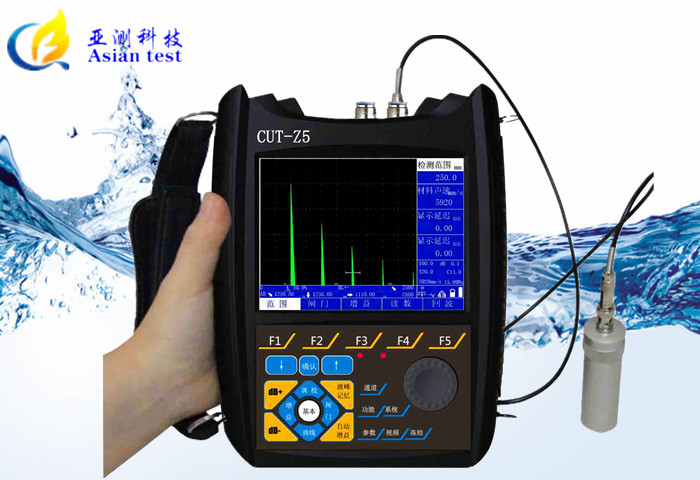

CUT-Z5高校专用超声波探伤仪


☆测量范围:0mm~25000mm


☆工作频率:400m/s~20000m/s


☆检测精度:±1mm


☆示值误差:0.01mm










产品简介

----------------------------------------------------------------------

CUT-Z5高校专用超声波探伤仪,专为解决高校在科研及试验过程中遇到的特殊及常规检测问题的客户带来简单的使用操作及实用的功能,可为客户单独设计与制定方案及仪器功能,全系列超声波探伤仪集性能、快捷、专业、便携于一身,可以满足各种苛刻需求。超越主流的性能与亚测产品特质完美融合,从经历中锤炼技巧,有勇气挑战极限。灵敏的反馈、上乘的性能,数字内涵模拟体验、没有杂波干扰的舒畅感觉,它就像您的第六感官,随您想法而动。CUT系列超声波探伤仪更像是一款披着便携外衣的检测工作站,必将带领您进入检测的更高境界。


亚测 测易测

坚固实用 极致精湛

CUT-Z6高校专用超声波探伤仪

独有功能
方波激励:适用难以穿透复合材料 窄带滤波器组
内置常用各行业工艺标准 检测过程实时动态录像并回放,录像时长累计最大30个小时
国内率先达到10位高精度AD采样 根据曲面直径自动修正缺陷位置的检测结果
可处理最大25米量程的回波信号 数字机器,模拟信号,既有数字机器的数据处理能力,又有模拟机器的灵敏度

            DAC曲线                                                                            焊缝剖面图示

            DGS曲线                                                                            射频

技术参数
一般技术参数
检测范围
声速范围
扫描延时
探头延时
显示延迟
水平线性误差
垂直线性误差
增益调节
闸门
0mm~25000mm(钢纵波)
400m/s~20000m/s,连续可调

-10mm~1000mm,步进连续可调
0μs~99.9μs
-20μs~+3400μs
≤0.1%
≤3%
0dB~110 dB,分0/0.1/0.2/0.5/1.0/2.0/6.0/12
2个
分辨率
灵敏度余量
动态范围
远场分辨率
>62dB
≥32dB
>40dB(5P 14)
脉冲发生器
发射脉冲
工作频率范围
重复频率
负尖脉冲
0.2MHz~15 MHz,频率分段可选
25Hz~1000Hz
接收器
采样频率
阻尼
检波方式
硬件实时采用频率400 MHz
100Ω、150Ω、200Ω、500Ω
双向、正向、负向、射频
工作方式
工作方式
测量模式
单晶或双晶模式
前沿或峰值
主要功能
DAC曲线
AVG曲线
曲面修正
峰值记忆
包络功能
自动增益
焊缝图示
自动校准
连续录像
逐个取点,自动生成,随意修正取样点
大平底、平底孔、横通孔
自动校正弧面探测结果
帮助记录最高回波
记录回波变化轨迹
自动增益高度可自行调节
直观缺陷显示,图片可存储/回放/打印
材料声速/探头角度/探头延时(零点)
探伤可全程录像
数据处理
参数存储
检测通道
检测报告
电脑连接
可存储常用探伤参数及检测结果数据
100个独立探伤通道
自行生成探伤报告(各行业报告可选),可编辑/打印
可直接连接电脑进行分析/回放/打印
报警
报警类型
报警条件
可设置闸门、曲线的进波、失波等条件声光报警,低电量报警
闸门的任意逻辑组合

技术规格
一般技术规格
外型尺寸(宽 x 高 x 厚)
重量
230 mm x 170 mm x 55 mm
1.56公斤(含皮套电池)
数据存储
存储装置
波形数
录像时长
数据文件存储容量
标准USB存储装置,或快速以太网
1000
录像时长累计最大超过30个小时
4G
I/O接口
USB接口
扬声器输出
视频输出
以太网
数据可通过USB2.0接口导入计算机


10/100 Mbps
显示
显示器尺寸
分辨率
类型
5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
640像素x 480像素
高亮度TFT液晶
电源
电池类型
电池供电时间
6×3.7V(锂电池)

大容量锂电池可保证续航20个小时以上,可随时更换电池
环境指标
工作温度范围
相对湿度
-20 °C~50 °C
20%~90%RH
语言 中英文(支持多国语言)
标准配置单
主机 1台 说明书 1本 合格证 1份 探头各2个 包装箱 1个 探头线 2条 充电器 1个


本公司郑重承诺,本产品自销售之日起,享受两年质保(易损件除外)!
