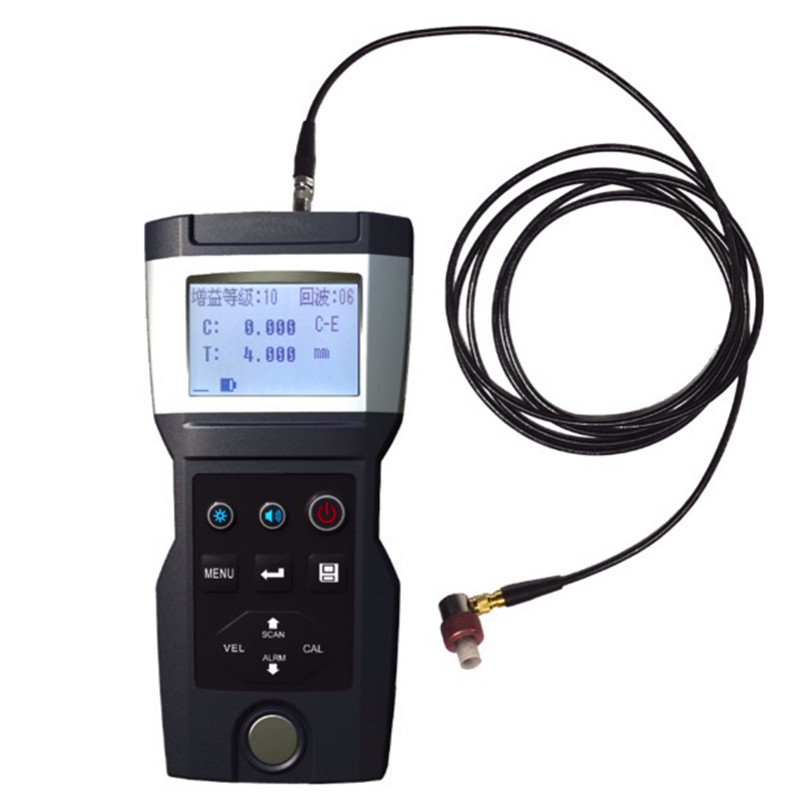

PD-T705高精度超声波测厚仪

  • 咨询热线:021-34174445
  • 产品详情

  • 联系我们


PD-T705高精度超声波测厚仪


☆测量范围:


☆工作频率:


☆检测精度:


☆示值误差:










产品简介

----------------------------------------------------------------------

PD-T705是一款新型高精度超薄型便携式数字超声波测厚仪,采用脉冲反射超声波测量原理,适用于超声波能以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量,测量分辨率高达0.001mm。此仪器可对各种板材和各种加工零件作测量,适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度,可被广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
本产品符合以下标准:
《超声波测厚仪校准规范》 JJF 1126-2004

一. 产品特点

    1)      具有脉冲回波(P-E)、界面回波(I-E)和回波回波(E-E)多种测量方式,可进行常规测量和穿越涂层测量(部分功能版)

    2)      采用高精度计时芯片和V-PATH校准模型,实现测量,显示分辨率高达0.001mm,可智能语音播报测量结果

    3)      同时支持单晶探头和双晶探头,既可对超薄工件进行测量,又能兼顾常规大量程测量

    4)      支持实时温度补偿,消除探头温度变化引起的测量误差,探头插入仪器后只需校准一次即可长期使用,无需频繁校准

    5)      多档增益可调,可根据实际测量工件进行设置,在不同场景下达到佳测量效果

    6)      具有上下限扫描、差值测量、超限报警等多种测量模式

    7)      已知厚度可以反测声速,以提高测量精度

    8)      显示信息丰富,包括厚度值、声速、耦合状态、回波数、电量状态、时间等

    9)      完整保存测量信息,包括测量厚度、测量声速、测量时间等

    10)  内置蓝牙模块,可与PC机或智能终端设备进行有线、无线数据传输,并可进行无线打印

    11)  支持实时在线测量、上位机指令控制(指令版)

 12) 支持软、硬件功能定制





二: 基本原理

超声波测量厚度的原理与光波测量原理相似,当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头通过测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

三: 技术指标

指标

参数

技术指标

测量范围(45#钢)

0.15~300 mm (45# 钢)

分辨率

0.001mm

测量误差 (<10mm)

&lusmn;0.03mm

测量误差 (10mm)

&lusmn;0.3%

测量周期

1~4/

工作频率

2M3M5M15M

声速范围

1 ~ 19999 m/s

校准试块

4.0mm(钢)

基本功能

实时在线测量

支持

语音播报

支持

探头校准

零点校准、两点校准

声速校准

支持

测量模式

脉冲回波(P-E),界面回波(I-E/I-C/C-E

调节增益

16档增益可调

数据存储

1000组(厚度、时间、声速)

报警功能

支持

扫描模式

支持

差值模式

支持

耦合指示

支持

电量指示

支持

实时时钟

支持

欠压指示

支持

自动关机

支持

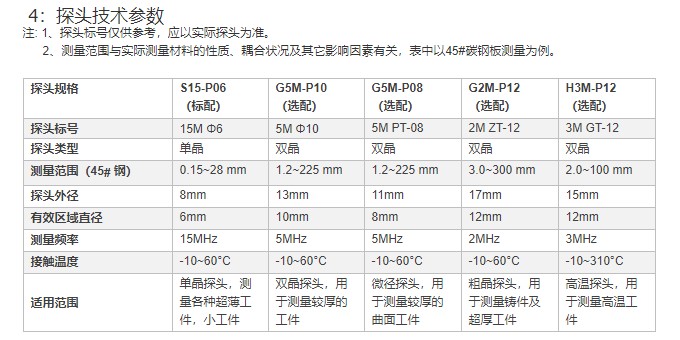

探头规格

标配探头

G5M-P10

可选探头

S15-P06、G5M-P10、G5M-P08、
G2M-P12、H3M-P12

环境温度

使用温度

-10 ~ 50 °C

存放温度

-30 ~ 60 °C

显示

显示屏

FSTN LCD 点阵显示

背光

LED 背光

语言

 /

菜单操作

支持

显示信息

有效回波数、厚度测量值、声速、时间、耦合状态、差值指示、报警指示、扫描指示、电量指示、存储指示、蓝牙指示等

通讯

电脑接口

Mini-USB接口,虚拟串口通讯

蓝牙

支持

软件配置

PC通讯软件

可使用第三方串口通讯软件进行数据通讯

主机升级软件

支持主机程序升级

打印

打印机

可选的便携式蓝牙热敏打印机

打印纸卷直径

40mm

打印纸宽

57&lusmn;0.5mm

电池

电池规格

内置3.7V可充电锂电池,1100mAh

充电电源

5V / 1A

充电时间

4小时

外观包装

外形尺寸

160mm * 78mm * 35mm

外壳材质

ABS+PC合金

主机重量

260g

标准配置

仪器主机1台、S15-P06超声测厚单晶探头1支、普通耦合剂1瓶、充电器1个、通讯电缆1根、说明书1本、合格证1张、保修卡1张、装箱卡1张、ABS防震仪器箱1



PD-T705超声波测厚仪版本功能对比

高精度超声波测厚仪高精测厚仪

订购:PD-T705高精度超声波测厚仪
